¡Hola! Como proveedor de equipos periféricos SMT, he visto de primera mano lo crucial que es seleccionar la soldadura en pasta adecuada. No se trata sólo de hacer el trabajo; se trata de garantizar resultados confiables y de alta calidad en sus procesos de tecnología de montaje en superficie. En este blog, desglosaré todos los factores que debe considerar al elegir soldadura en pasta para sus equipos periféricos SMT.
Comprender los conceptos básicos de soldadura en pasta
Primero lo primero, hablemos un poco sobre qué es la soldadura en pasta. La pasta de soldadura es una mezcla de pequeñas partículas de soldadura y fundente. El fundente ayuda a limpiar las superficies a soldar y previene la oxidación durante el proceso de soldadura, mientras que las partículas de soldadura se funden para formar las conexiones eléctricas.

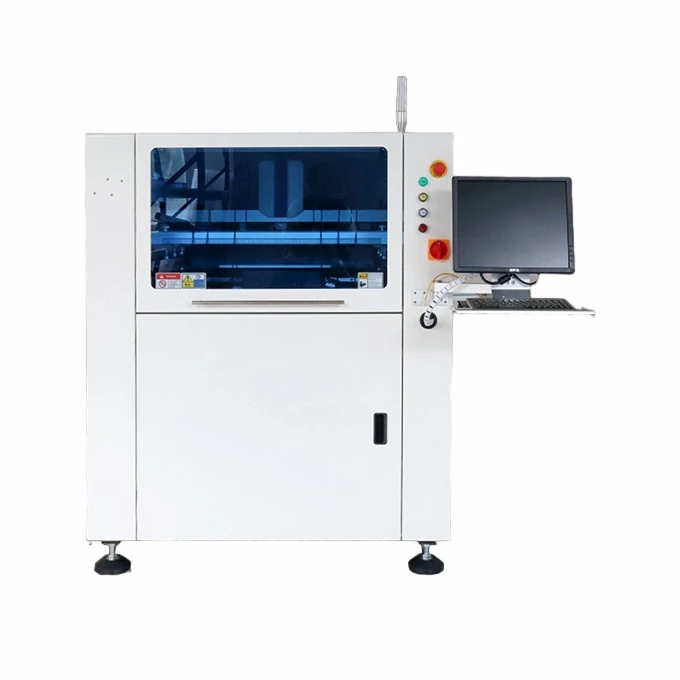

Cuando se trata de equipos periféricos SMT, como elImpresora de pasta de soldadura completamente automáticayImpresora semiautomática de soldadura en pasta, la soldadura en pasta debe funcionar bien con el mecanismo de impresión. Debe tener la consistencia adecuada para dosificarse e imprimirse con precisión en la PCB.
Factores a considerar al seleccionar soldadura en pasta
1. Composición de la aleación
La composición de la aleación de la soldadura en pasta es un factor importante. Las aleaciones más comunes son estaño - plomo (Sn - Pb) y aleaciones libres de plomo como estaño - plata - cobre (Sn - Ag - Cu).
- Aleaciones de estaño y plomo: Se utilizan desde hace mucho tiempo y ofrecen buenas propiedades humectantes y un punto de fusión relativamente bajo. Son excelentes para aplicaciones donde el costo es una preocupación importante y no existen regulaciones ambientales estrictas. Sin embargo, debido a preocupaciones ambientales y de salud, su uso se está eliminando gradualmente en muchas industrias.
- Aleaciones sin plomo: Las aleaciones de estaño, plata y cobre (SAC) son la opción sin plomo más popular. Tienen un punto de fusión más alto que las aleaciones de estaño y plomo, lo que significa que es necesario ajustar el perfil de reflujo en consecuencia. Pero son respetuosos con el medio ambiente y cumplen con los requisitos de muchas normativas internacionales.
2. Tamaño de partícula
El tamaño de las partículas del polvo de soldadura en la pasta es crucial, especialmente para componentes de paso fino. Los tamaños de partículas más pequeños son mejores para aplicaciones de paso fino porque pueden llenar los pequeños espacios entre los cables de los componentes y las almohadillas de PCB más fácilmente.

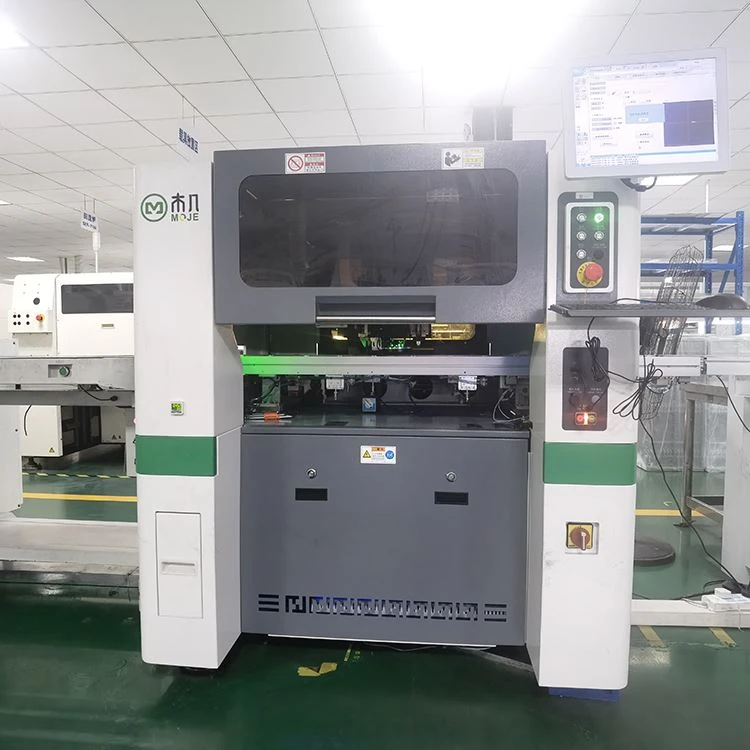

Por ejemplo, si estás usando unMáquina de inspección de excentricidad visual de lentes LEDPara inspeccionar componentes con pasos muy pequeños, necesitará una soldadura en pasta con un tamaño de partícula pequeño. Pero tenga cuidado, los tamaños de partículas más pequeños también implican un mayor riesgo de formación de bolas de soldadura, por lo que es necesario equilibrar los requisitos.
3. Tipo de flujo
El fundente de la soldadura en pasta juega un papel vital en el proceso de soldadura. Existen diferentes tipos de fundentes, cada uno con sus propias características.
- Fundentes a base de colofonia: Estos son los fundentes tradicionales y son conocidos por sus buenas propiedades humectantes. Dejan un residuo después de soldar, que puede ser necesario limpiar. Sin embargo, ofrecen una buena protección contra la oxidación durante el proceso de soldadura.
- Agua - Fundentes solubles: Son fáciles de limpiar con agua después de soldar, lo cual es ideal para aplicaciones donde los residuos son un problema. Pero son más corrosivos que los fundentes a base de colofonia, por lo que debes asegurarte de que el proceso de limpieza sea exhaustivo.
- No - Flujos limpios: Como sugiere el nombre, estos fundentes no requieren limpieza después de soldar. Dejan un residuo mínimo que normalmente no es corrosivo. Son convenientes pero pueden ser más caros que otros tipos.
4. Viscosidad
La viscosidad es la medida de la resistencia de un fluido a fluir. Para la impresión SMT, la viscosidad de la soldadura en pasta es muy importante. Si la viscosidad es demasiado alta, es posible que la pasta no fluya correctamente a través de las aberturas de la plantilla, lo que provocará una impresión incompleta. Por otro lado, si la viscosidad es demasiado baja, la pasta puede extenderse demasiado y provocar puentes entre las almohadillas adyacentes.
La viscosidad ideal depende del tipo de impresora que esté utilizando. Por ejemplo, elImpresora de pasta de soldadura completamente automáticapuede requerir una viscosidad diferente en comparación con laImpresora semiautomática de soldadura en pastadebido a diferencias en el mecanismo de impresión y la velocidad.
5. Vida útil y condiciones de almacenamiento
La soldadura en pasta tiene una vida útil limitada y es importante almacenarla adecuadamente para garantizar su rendimiento. La mayoría de las pastas de soldadura deben almacenarse en un lugar fresco y seco, generalmente en un refrigerador. La vida útil puede variar desde unos pocos meses hasta más de un año, según el tipo de pasta.
Antes de usar la soldadura en pasta, asegúrese de dejar que alcance la temperatura ambiente. Si lo usas directamente del refrigerador, se puede formar condensación en la pasta, lo que puede causar problemas durante la soldadura.
Pruebas y Validación
Una vez que haya seleccionado una pasta de soldadura potencial, es una buena idea probarla a pequeña escala antes de la producción a gran escala. Puede utilizar sus equipos periféricos SMT para imprimir y soldar algunas placas de prueba. Verifique la calidad de las uniones de soldadura, como humedad, huecos y puentes. También puede utilizar equipos de inspección como elMáquina de inspección de excentricidad visual de lentes LEDpara detectar cualquier defecto en los componentes soldados.
Si encuentra algún problema, como una mala humectación o una formación excesiva de bolas de soldadura, es posible que deba ajustar la pasta o los parámetros del proceso de soldadura. Puede que sean necesarias algunas iteraciones para encontrar la combinación perfecta.
Conclusión
Seleccionar la soldadura en pasta adecuada para sus equipos periféricos SMT es una tarea compleja pero crítica. Debe considerar factores como la composición de la aleación, el tamaño de las partículas, el tipo de fundente, la viscosidad, la vida útil y las condiciones de almacenamiento. Si se toma el tiempo para comprender estos factores y realizar las pruebas adecuadas, podrá garantizar uniones de soldadura de alta calidad y una producción confiable.
Si está buscando equipos periféricos SMT o necesita más consejos sobre la selección de soldadura en pasta, no dude en conversar sobre sus necesidades específicas. Estamos aquí para ayudarle a tomar las mejores decisiones para su negocio.
Referencias
- "Tecnología de montaje en superficie: principios y práctica" por CP Wong
- Artículos de revistas "Tecnología de soldadura y montaje superficial"
